Hybridgelagerte Turbopumpen

Robust & langlebig.

Zuverlässig, wirtschaftlich und flexibel: Mit der Entwicklung des Hybridlagers setzte Pfeiffer Vacuum vor 40 Jahren einen weiteren Meilenstein in der Hoch- und Ultrahochvakuum-Erzeugung. Hier erfahren Sie, was Sie zur Hybridlagerung wissen müssen.

Produkt findensearch

Produktprogramm

alle Turbopumpen mit Hybridlager

Item 1 of 15

Was ist ein Hybridlager?

Für die Erzeugung von Hoch- und Ultrahochvakua sind besonders schnelle Umdrehungen notwendig. Entsprechend hoch sind daher die Anforderungen an die Turbopumpe und das in ihr eingebaute Lager.

Hybridgelagerte Turbopumpen sind für die Hoch- und Ultrahochvakuum-Erzeugung besonders gut geeignet. Das Hybridlager kombiniert ein Keramik-Kugellager auf der Vorvakuumseite mit einem permanentmagnetischen Radiallager auf der Hochvakuumseite und ist dadurch besonders robust und zuverlässig. Das Permanentmagnetlager sorgt für eine kohlenwasserstofffreie Rotorstabilisierung, während das Keramik-Kugellager den Rotor vor externen Erschütterungen schützt – beste Bedingungen also für die Vakuumerzeugung.

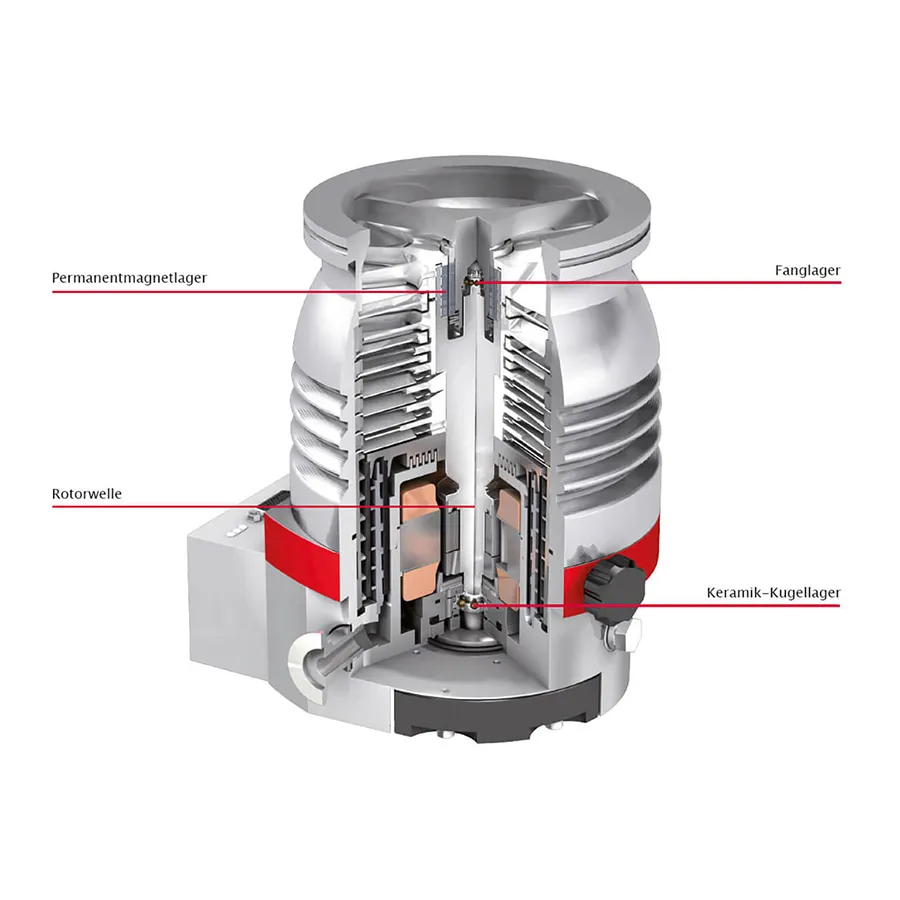

Schnittzeichnung einer hybridgelagerten Turbopumpe

HiPace – Hybridgelagerte Turbopumpen von Pfeiffer Vacuum

Mit der HiPace bieten wir Ihnen eine komplette Baureihe kompakter und leistungsstarker Turbopumpen im Saugvermögensbereich von 10 bis 2.800 l/s, die an Ihre Bedürfnisse angepasst ist. Sie überzeugt durch ihre hohe Wirtschaftlichkeit und Flexibilität: Sie können nahezu alle Pumpen dieser Reihe problemlos in allen Lagen einbauen. Das innovative Rotordesign der HiPace Turbopumpen bietet Ihnen ein leistungsstarkes Saugvermögen, eine sehr gute Vorvakuumverträglichkeit und einen hohen Gasdurchsatz sowie eine hervorragende Kompression für leichte Gase. Das bewährte Hybridlagersystem gewährt Ihnen zudem eine konkurrenzlose Zuverlässigkeit.

Hybridlager

Vorteile in der Vakuumerzeugung

Ob Elektronenmikroskopie, Lecksuche oder Massenspektrometrie: Turbomolekularpumpen kommen in vielen Anwendungen zum Einsatz. Aufgrund ihrer hohen Drehzahlen und der oft rauen Umgebungsbedingungen benötigen Vakuumpumpen dabei eine robuste und zuverlässige Lagerung.

Hybridlager bieten dabei zahlreiche Vorteile in der Vakuumerzeugung:

Lange Standzeiten
Aufgrund ihrer niedrigen Reibungskoeffizienten sorgen Hybridlager mit Keramik-Kugellager für einen geringeren Verschleiß der Turbopumpen. Dadurch müssen hybridgelagerte Turbopumpen durchschnittlich nur ca. alle 4 Jahre gewartet werden.
Optimal für vibrationssensitive Anwendungen
Mit der patentierten Laser-Balancing-Technologie von Pfeiffer Vacuum erfolgt der Massenausgleich bei unseren hybridgelagerten Turbopumpen wesentlich präziser als in herkömmlichen Wuchtungsverfahren. Dadurch erhalten Sie eine vibrationsarme Turbopumpe mit verringerter Schallemission – optimal für den Einsatz in vibrationssensitiven Einsatzbereichen.
Ökonomische Effizienz
Dank der robusten Bauweise hybridgelagerter Turbopumpen profitieren Sie von weniger verschleißbedingten Betriebsausfällen. Zudem können Sie Keramik-Kugellager und Betriebsmittelspeicher problemlos vor Ort in weniger als 30 Minuten auswechseln.

Schnelle Hochlaufzeit
Pfeiffer Vacuum HiPace Turbopumpen verfügen über eine erheblich reduzierte Hochlaufzeit, was die Pumpe für Sie noch schneller einsatzbereit macht: Ein unschätzbarer Vorteil für Ihre Produktion! Dank integrierter Remote- und Sensorikfunktionalitäten können Sie beispielsweise Pumpendaten wie Temperaturen vereinfacht auswerten. Die verbesserte Diagnostik ermöglicht Ihnen eine maximale Pumpenverfügbarkeit.
Leistungsstarke Technik
Mit dem konsequent durchdachten Design der HiPace Turbopumpen sind Sie stets auf der Höhe der Zeit. Das funktionelle Gehäuse unserer hybridgelagerten Turbopumpen machen diese extrem leicht und vielseitig anwendbar. Auch die innovative Rotorgeometrie für ruhigeren Betrieb und deutlich verbesserte Gaslasten setzt Maßstäbe.
